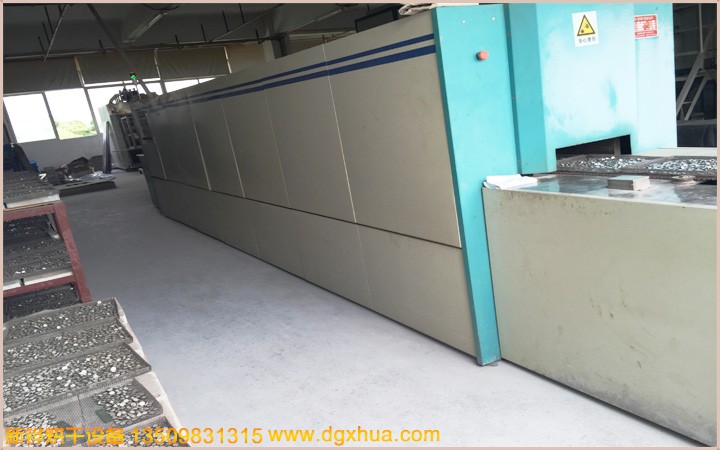

| 装备名称：高温隧道炉 |
| 装备型号：XHSOH-21-02-5R |
| 机台电源: AC380V 3φ 50HZ 90KVA |
| 烧结尺寸 长7000 × 宽250 × 高100mm |
| 运送尺寸 长21000 × 宽950 × 高1500mm（以实物为准） |
| 机台结构：入料口高度：80mm，进料段：1500mm（排热罩280mm），恒温段：7000mm（5段），冷却段：10000mm（5段）出料段：2500mm。 |
| 装置定位：底部装置承重3寸脚轮、M18脚杯高度可调+50mm。 |
| 马弗罐体 T10mm厚SUS310S高温不锈钢板折压成型、经特殊要领焊接制作而成，顶部为拱形结构。 |
| 磨练方法：炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�。 |
| 内箱材质：SUS316S#不锈钢。 |
| 外箱材质：T4.0mm 厚冷板折弯加工焊接制作。 |
| 机架材质: 10#槽钢焊接制作焊接成型，�；ふ挚怯�1.5mm冷板。 |
| 机台颜色：经防锈处置惩罚后静电高温粉体涂装，整机为邹纹灰白色。 |
| 保温结构：高温莫来石砖砌筑，顶部穿孔砖为重质高铝砖，炉底接纳轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温质料，保温层厚度250mm |
| 密封条：接纳?20mm耐高温双硅胶密封条密封处置惩罚，雅观无污染。 |
| 温度规模：常用温度：900℃,最高温度:常温～MAX1000℃可调。 |
| 加热元件 接纳0Cr27Al7M02高温电阻丝加热，匀称漫衍在炉膛上下部位，水平装置，5区加热控制。 |
| 温控系统 PLC+触摸屏+温度�？�+SSR控制, 控温精度：±1.5℃，具备PID自整定参数平衡调温校正功效，输入模式为 K型热电偶。 |
| 温度匀称度：空炉150℃恒温15min后温差±3-5℃ 。 |
| 运风方法：经由风道疏散后水平循环运风设计，匀称性佳。 |
| 运送动力 接纳AC马达、减速机、链轮、链条传动发动网带运行，驱动辊无缝钢管外包高温耐磨胶。 |
| 高效过滤器：接纳二级过滤，进风口加装初效过滤器，炉内加装耐高温有隔板高效过滤器，双面防护网为不锈钢方格网SUS304；风量：2000 m3/h； |
| 加热方法：不锈钢电热管+热风循环。 |
| 加热功率：升温状态：90KW, 恒温状态：45KW， |
| 升温速率：约6℃/min,空炉常温～900℃约需时间150分钟。 |
| 冷却方法: 双层水套式结构，内外层均接纳6mm厚Q235钢板折压成型焊接制作，事情中水套夹层通入冷却循环水，依赖水流带走热量，对产品实验空冷降温；外部配有40吨冷却水塔循环降温，冷却水压力≥2KG/cm2。 |
| 运送网带：宽220mmSUS310S材质编织成人字网带,可遭受高温顺冷却热胀冷缩。 |
| 气氛�；� 通入氮气�；ぃ柚们蚍А⒌绱欧А⒘髁考频仍骷；て牧浚骸�6Nm3/h（客户自备）。 |
| 运送速率：减速电机配合变频器调速1-3m/min恣意调理。 |
| 运送高度：运送带外貌距离地面850+50mm可调。 |
| 清静�；ぃ盒沟缍下菲鳌⒌缭茨嫦虮苊馄鳌⒊伦柚辜尤取⒙泶锛暗缛裙缌鳌⒖刂苹芈范搪芳俺亍⑷藕胖甘镜疲ê焐收希粕躺诵校┑缺；げ⒕ㄗ爸谩虾豕是寰脖曜�。 |
| 防护标签：所有带电外露部位加装绝缘�；ふ郑Ｏ沾μ懈呶拢来サ缇颈晔叮绻穹阑て芳禝P54。 |
| 机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制。 |
| 使用条件：情形相对湿度40%-50%,温度为20-30摄氏度。 |
| 注重事项：烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。 |
| 执行标准：炉温匀称度按GB9452-1988或JB/T6049-1992，电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》，GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》. |
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
