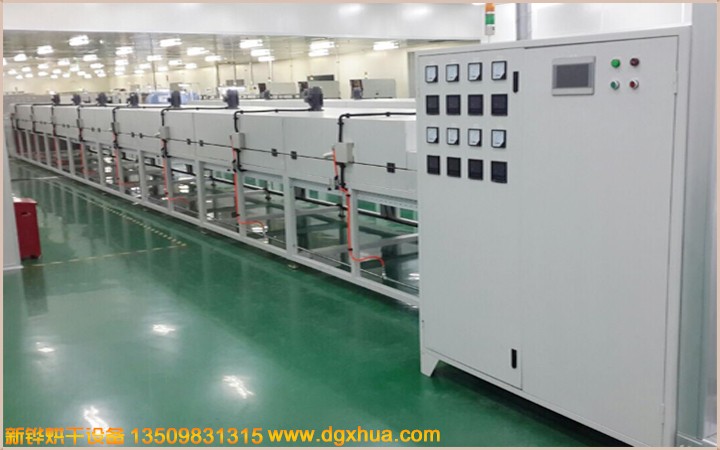

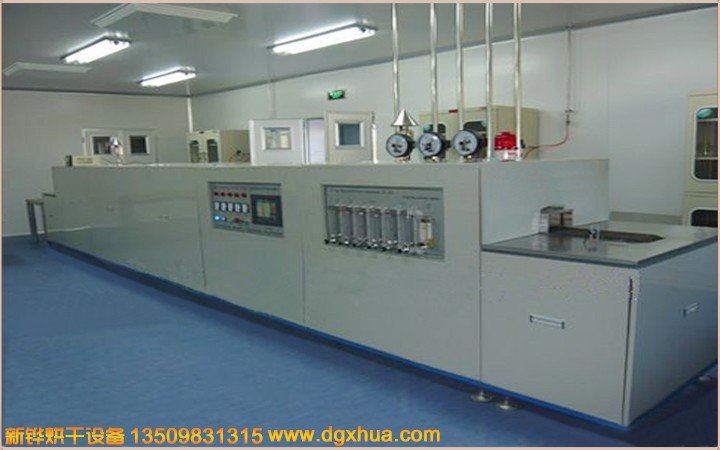

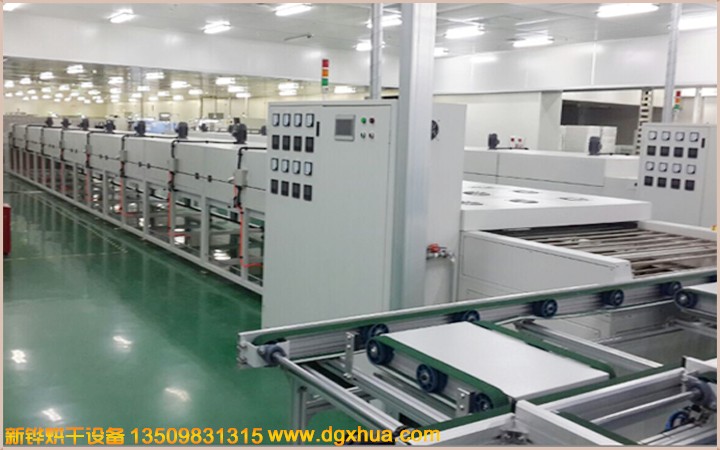

电子芯片固化隧道炉

装备名称:电子芯片固化隧道炉

充氮隧道炉功效:烘干,缩短包装,焗漆,脱水,定型,预热,溶化及高温处置惩罚等.

装备型号:XHSOQ-60-5R

机台电源:AC380V   14KVA

烘烤尺寸:长2500×宽630×高100mm

运送尺寸:长3000×宽830×高1650mm（以实物为准）

机台结构:入料口高度:0-100mm,进料段:300mm,恒温段:800mm(分3段加热）,冷却段:/ ,出料段:300mm

装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm

气动门:收支料装置气动门,光电检测来料后自动开关.

磨练方法:炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�.

内箱材质:SUS304#T1.5mm镜面不锈钢.

外箱材质:SS41#T1.5mm钢板经防锈处置惩罚后高温烤粉.

机架材质:T2.0*40*40mm铁方通,两侧整体运动封板.

机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm

密封条:接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染.

温度规模:室温~MAX200℃（250℃）,常用温度150℃

操作方法:10.4寸触讯显示器+松下可编程控制器+扫码功效.

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

温度匀称度:空炉150℃恒温15min后温差±3-5℃

运风方法:经由风道疏散后水平循环运风设计,匀称性佳.

运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.

高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h

加热方法:不锈钢电热管+热风循环.

加热功率:14KW,恒温状态功率:7KW

升温速率:约7℃/min,空炉常温～150℃约需时间25分钟.

冷却方法:2排可调理角度轴流电扇.

运送网带:宽600mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置.

网带除尘:进料段装置除尘粘滚.

运送速率:减速电机配合变频器调速1-3m/min恣意调理.

运送高度:运送带外貌距离地面850+50mm可调.

清静�；�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及过载,三色信号指示灯（红色故障,黄色待机,绿色运行）等�；げ⒕ㄗ爸谩虾豕是寰脖曜�.

防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.

机台电源:主电源接纳AC 220V/380V/50Hz三相五线制.

使用条件:情形相对湿度40%-50%,温度为20-30摄氏度.

注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》.

充氮隧道炉产品特征:

ü 智能化控制系统,对职员手艺要求低,利便快捷,便于掌握

ü 外来先进科技,耐高温,侵蚀,使用寿命时间长,结实耐用

ü 装置利便,移动到需安排位置,将总电源线接入即可开机使用.

ü 接纳不锈钢板细密焊接而成,不生锈, 清洁,无尘,

ü 能够同步控制,镌汰不良率加热装备可与生产线同步控制

ü 外来先进科技,保温效果好,不易爆裂,升温迅速,结实耐用,节约电费

ü 分段控制,增添适用性并能抵达温度匀称.稳固清洁的加热历程.温度控制容易,且升温迅速,并较具清静性

ü 智能控制,控温稳固,温度匀称,无误差

充氮隧道炉用途:电子业（半导体,LCD,LED）,PCB,IC,LED芯片,电感

产品售后说明:

非人为损坏的均可享受厂家一年整机无忧质保

联系电话:0769-82983077  13509831315

运输历程中的一切货物损坏均由U乐国际首页机械肩负,客户对产品货期有特殊需求的,可直接替换新机械直接发出.
