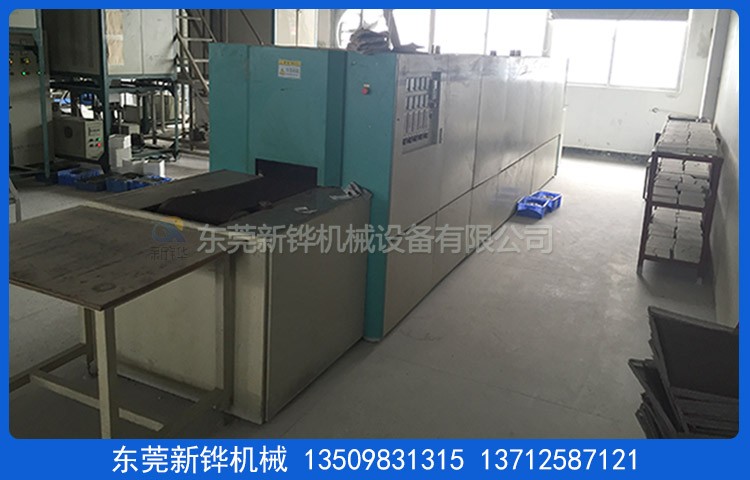

装备名称:烧结隧道炉
装备型号:XHSOH-7-03-6R
机台电源:AC380V 3φ 50HZ 120KVA
烧结尺寸:长7000×宽320×高90mm
运送尺寸:长9000×宽1400×高1500mm（以实物为准）
机台结构:入料口高度:0-90mm,进料段:800mm,恒温段:7000mm（分6段）,冷却段:400mm,出料段:800mm.
装置定位:烧结隧道炉底部装置承重3寸脚轮,M18脚杯高度可调+50mm.
马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊要领焊接制作而成,顶部为拱形结构.
磨练方法:炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�.
内箱材质:SUS316S#不锈钢.
外箱材质:T4.0mm厚冷板折弯加工焊接制作.
机架材质:10#槽钢焊接制作焊接成型,�；ふ挚怯�1.5mm冷板.
机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底接纳轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温质料,保温层厚度250mm
密封条:接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染.
温度规模:常用温度:1000℃,最高温度:常温～MAX1180℃可调.
加热元件:烧结隧道炉接纳0Cr27Al7M02高温电阻丝加热,匀称漫衍在炉膛上下部位,水平装置,5区加热控制.
温控系统:PLC+触摸屏+温度�？�+SSR控制, 控温精度:±1.5℃,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶.
温度匀称度:空炉1000℃恒温15min后温差±3%℃.
运风方法:经由风道疏散后水平循环运风设计,匀称性佳.
运送动力:接纳AC马达,减速机,链轮,链条传动发动网带运行,驱动辊无缝钢管外包高温耐磨胶.
高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m?/h；
加热方法:烧结隧道炉接纳合金加热器.
加热功率:升温状态:120KW,恒温状态:60KW.
升温速率:约16℃/min,空炉常温～1000℃约需时间60分钟.
冷却方法:双层水套式结构,内外层均接纳6mm厚Q235钢板折压成型焊接制作,事情中水套夹层通入冷却循环水,依赖水流带走热量,对产品实验空冷降温；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.
运送网带:宽300mmSUS310S材质编织成人字网带,可遭受高温顺冷却热胀冷缩.
气氛�；�:通入氮气�；�,设置球阀,电磁阀,流量计等元器件,�；て牧�:≤10Nm?/h（客户自备）.
运送速率:减速电机配合变频器调速1-8m/min恣意调理.
运送高度:运送带外貌距离地面850+50mm可调.
清静�；�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等�；げ⒕ㄗ爸谩虾豕是寰脖曜�.
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
机台电源:主电源接纳AC 220V/380V/50Hz三相五线制.
使用条件:情形相对湿度40%-50%,温度为20-30摄氏度.
注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》.
