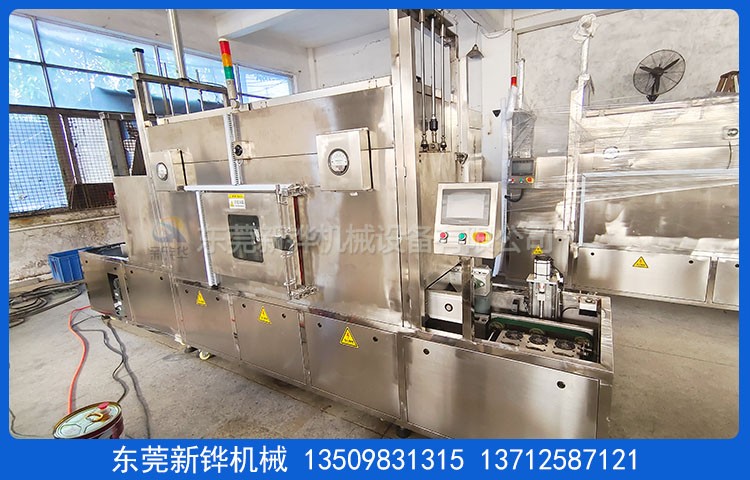

装备名称:管状镀膜加热炉
装备型号:XHSOT-1.7-03
机台电源:AC380V 3φ 50HZ 13KW
装备尺寸:长2700 × 宽1000 × 高2200mm（以实物为准）
烘烤尺寸:长1000 × 宽640 × 高100mm
机台结构:入料口高度:100mm，进料段:350mm，烘烤段:1000mm，冷却段:1000mm，出料段:350mm
机台定位:治具面距离地面980±20mm，装置承重M20脚杯， 3寸脚杯利便装备的牢靠和多段拼接 。
外箱材质:T1.5mm 厚冷板折弯增强焊接加工，打磨防锈 。
机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板 。
机台颜色:管状镀膜加热炉经防锈处置惩罚后静电高温粉体涂装，客户指定颜色 。
保温质料:白色硅酸铝保温，保温层厚度100-120mm 。
门密封条:?20mm耐高硅胶双密封条密封处置惩罚，雅观无污染 。
温度规模:常用温度:150℃，最高温度:常温～MAX180℃可调 。
温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功效，输入模式为 K型热电偶,控温精准 。
运风方法:顶部马达配合风轮经由风道疏散后笔直循环运风设计，温度匀称性佳 。
进排风口:进风口:￠90mm调理风盘，排风口:￠90mm可调理风阀 。
加热功率:管状镀膜加热炉接纳不锈钢电热管，加热功率:9KW 。
升温速率:空炉常温～150±10℃℃约需时间20分钟 。
型材机罩:欧标铝型材40*40*1.8mm+5.0亚克力 。
冷却温度:产品150℃冷却到28℃ 。
冷却方法:顶部进风装置导向高速电扇+排热抽风风机 。
运送链板:弯板链条+铝板L390mm*W38mm*H15mm+承放治具板+牢靠销钉，上/下料定位+光电检测产品，前后装置二次定位装置，机械手放/取料 。
运送动力:松下A6带清静插伺服+减速电机速率可调 。
清静� ；�:马达、过电流� ；ぁ⒖刂苹芈范搪芳肮乇 ；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际清静标准 。
防护标识:所有带电外露部位加装绝缘� ；ふ�，危险处贴有警示标识，电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制，情形相对湿度40%-50%,温度为20-30摄氏度 。
售后服务:装备自送货之日起质保期为壹年，质保期内爆发非人为质量问题免费维修 。
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟 。
验收标淮:本机台不含供电电源线、排风管道，以双方签订的手艺协议书为标淮，验收时间为5-7天 。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份 。
交货日期:签订条约收到订金确定图纸30天出货 。
东莞U乐国际首页烘烤装备厂家生产:管状镀膜加热炉,加热冷却炉,烘烤冷却炉,管状镀膜烧结炉,加热烧结炉,烘烤加热隧道炉,热风隧道炉,红外线隧道炉,无尘清洁隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较� � ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
