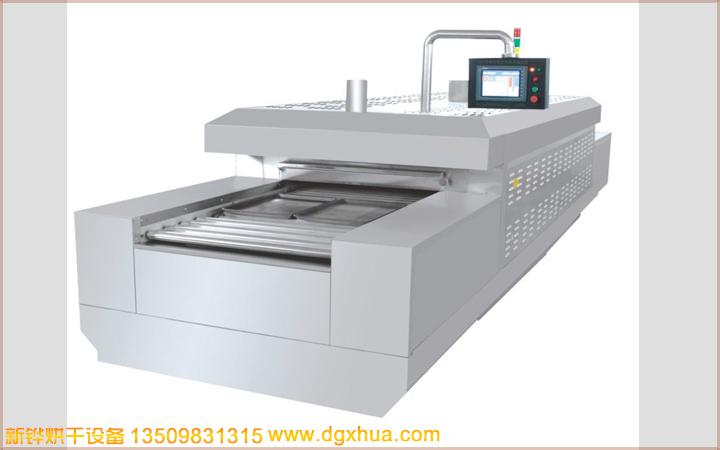

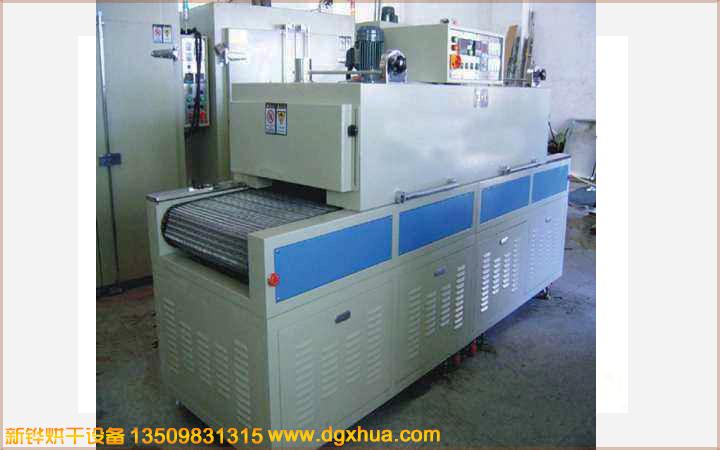

热风小型高温红外线隧道炉、热风高温红外线隧道炉、工业热风高温红外线隧道炉

型号：XHSOL-CA-002

内箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

进料口高：0-100mm

进料段长：3*500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：260mm

运送宽度：400.mm

运送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-200℃（400℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常温升至200℃约莫25~30分钟；

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度匀称度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，周围氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染。

機台結構：加熱段用手动撑杆掀開式設計，利便檢修及清潔保養。

U乐国际首页是一家集光热固化装备的科研开发、生产制造、销售服务于一体的全方位、多功效新型科技型企业。

一、烤箱规格尺寸：凭证内胆尺寸核算
 二、内胆尺寸：可定做
三、内部温差：±5℃

四、装置与使用说明：
1）此烤箱为三相四线制（其中一条为零线）；加一条地线。
2）接好电源后，翻开电源开关（电源指示红灯亮），按启动按钮（送风指示灯黄灯亮）注重视察进风口和出风口是否风向准确。无风或风量小，则为相位接反（马达反转），请实时调解向位，使马达运转正常、然后按启动按钮（绿色），此时烤箱会自动加热（加热指示灯绿色灯亮），自动运风。到了设定温度以后，待计时器自动计时，走到所设定的时间时（M为分钟），并报警，会自动切断电源（加热和运风自动关机）。烘烤完毕，此时可取生产品；
手动：设定好：烘烤温度。把开关打到手动位置（2）然后按启动按钮（绿色），此时烤箱会自动加热（加热指示灯绿色灯亮），自动运风。到了设定温度以后，待计时器不会自动计时,温度一直坚持到所设定的温度（±5℃），并不会报警，不会自动（要手动）切断电源。
