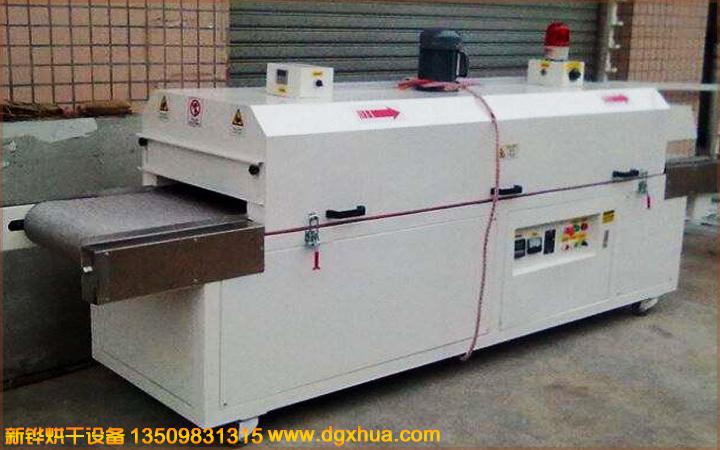

东莞U乐国际首页新款热风循环隧道炉 红外线隧道炉、红外线热风隧道炉

型号：XHSOL-AB003

内箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

进料口高：0-50mm

进料段长：500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：500mm

运送宽度：1000.mm

运送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-200℃（250℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃
，常用200℃
，常温升至200℃约莫25~30分钟
；

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算
，数字设定
，配合台湾SSR控制
，K型热电偶检测温度

溫度匀称度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）
；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板
，周围氬焊密封加工（防污染）

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝
，皺紋白

保溫材質：採用高級保溫棉
，保溫厚度100㎜加空氣隔熱保溫
。採用耐高溫矽膠迫緊
，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計
，利便檢修及清潔保養;

U乐国际首页是一家集光热固化装备的科研开发、生产制造、销售服务于一体的全方位、多功效新型科技型企业
。

箱体设计设计

（1）可拆装,利便维修发热管.外壳接纳2mm冷板折弯而成, ,整机外壳高温静电喷塑(非通俗油漆)耐侵蚀易洗濯. 机架用40×80㎜方通焊接而成
，配16㎜调理脚杯.

(2) 烘干部分：共分4段炉腔
，每段炉腔总长2米.内胆材质接纳1.2㎜厚镀锌板制作,设可调理档板,中心100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层
。使炉体外部不烫手.顶部配有进气口和排气口阀门,可调理炉内倾轧空气流量.

(3) 电器部分:电源380V
，84A
，三相五线制,功率42KW
，接纳2P台湾爱德利变频器调速器调速
，配台湾爱德利传动马达1.5KW1台
，速率为0.5-5米/分钟恣意可调,配有自力的控制电箱.每段都配有电流显示表,可监控发热管的事情情形,每段分一段二路控制（当抵达设定温度时可恣意关掉其中几段发热管
，降低加热功率
，）
。炉腔均接纳双温控器控制(设有超温上限温控器,避免因主温控器失控而损坏其产品,并配有自力的超温报警系统指示灯,显示炉内的事情情形和故障)接纳日本RKC智能型数显温控器
，温度室温至150℃恣意可调,功效有PID自整定微积分控制、自动恒温、超温断电报警、泄电�
；ぁ⒌缁�过载�
；さ裙π�,内部温差±3度
；其它控制电路电器均接纳入口三菱和日本富士电器控制
；每段炉腔顶部配台湾东元牌运风马达二台
，配八寸半运风风轮
，左右循环运风风,共计8台运风马达
，每台0.37KW.使炉内温度越发匀称
；炉腔内装有入口台湾产不锈钢散热片发热管
，匀称漫衍在配在炉腔内部,底部配有隔热层
，使炉外温度不烫手(温度在50度以下)
，炉腔配自力的控制电箱和温控系统.利便设置差别的温度. 前后设有紧迫�
；�按钮.确保清静

(4) 传动部分：接纳PVC防静电皮带传送,机头机尾配可调理的自动滚筒,避免皮带跑边底部和上部配有拖动道轨.

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥装备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关装备
；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建设了优异的客戶使用网络
。

 普遍应用于电子、五金、塑胶、地板、纺织、食物、涂装、电镀、薄膜、化工、皮革、木匠、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产
，取代古板热风循环式烤箱
。
