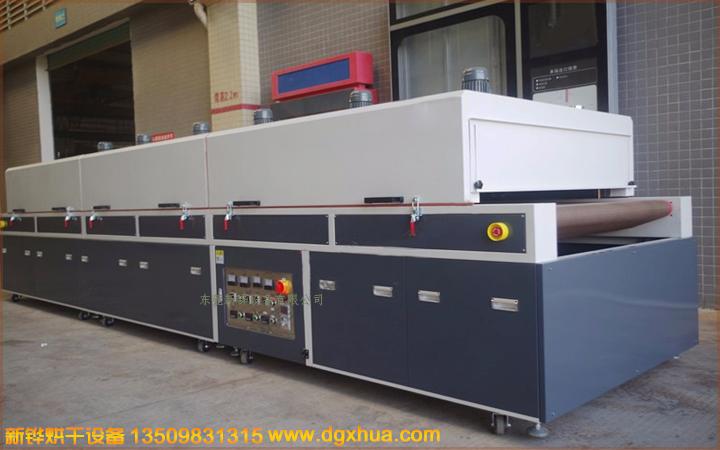

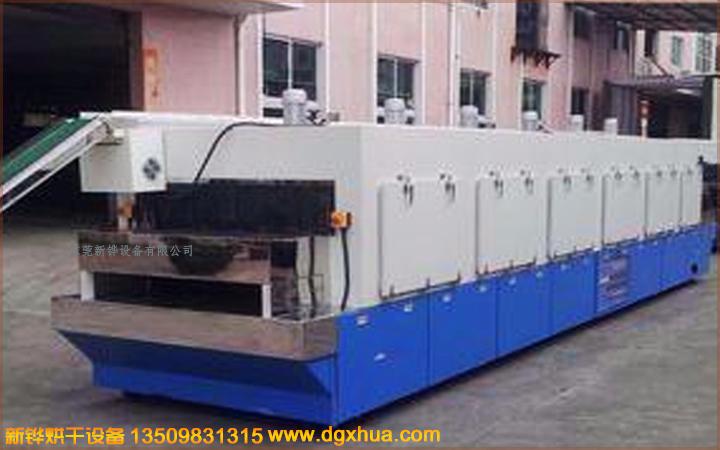

电加热平板线远红外隧道炉，远红外隧道炉，电镀隧道炉，结晶氧化隧道炉

型号：XHSO-80-2IR

内箱尺寸：5000*850*50（*长*宽*高*）

外箱尺寸：6500*1050*1250（*长*宽*高*）

进料口高：0-50mm

进料段长：500.mm

加热段长4*1250

冷却段长：500.mm

出料段长：500mm

运送宽度：800.mm

运送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-250℃（300℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~250℃，常用200℃，常温升至250℃约莫15分钟

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度

。

溫度匀称度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）

。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，周围氬焊密封加工（防污染）

加热系统：接纳电加热，内罝于风道循环运风风轮送风．此加热更耐用，使周围密达温度匀称恒温，温度为0-300度可调

。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求

。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫

。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，利便檢修及清潔保養

。

烘道种类：
流水线烘道,高温烘道,软管定型烘道,远红外烘道,悬挂式烘道

。差别烘道有差别的工艺，实现差别的适用规模和作用

。 例如红外线烘道普遍应用于丝网印刷、喷染、电镀以及印刷电路等行业的烘干、除湿等工艺，还可用于食物、纺织品、压铸小件等工业的干燥、烘烤等

。

远红外隧道炉事情原理:
电加热平板线远红外隧道炉接纳加热管外置式加热，将电能转化为热能，热量经低噪音高压风机吹入进风道，传入箱内，形成热风循环， 箱体设有对流搅拌手艺，温度很是匀称，具有自动控温，调速，故障报警等特点，使用清静，利便，环保，节能等优点

远红外隧道炉手艺要求：
远红外隧道炉内接纳优质镀锌板（不锈钢板），外壁接纳优质不锈钢板或者冷板制作，大梁用后成型钢板制作，保温层接纳纤维石棉保温，电加热管为耐高温不锈钢无缝钢管，结晶氧化镁粉做绝缘，风机接纳低噪声高压离心风机，保温接纳硅酸铝纤维棉，网带为优质铁氟龙耐高温网带，不锈钢网带等，尚有控制器，调速器，低压电器控制系统等控制系统部分

。

（烘道品可以更具客户要求定做，提供图纸，电压，功率，尺寸）

普遍应用于电子、五金、塑胶、地板、纺织、食物、涂装、电镀、薄膜、化工、皮革、木匠、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代古板热风循环式烤箱

。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥装备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关装备
；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建设了优异的客戶使用网络

。
